Обзор, сборка и прошивка пентест-устройства ESP-HACK
Автор видео рассказывает об устройстве ESP-HACK, перечисляет необходимые компоненты, дает советы по сборке, пайке и прошивке, а также демонстрирует работу интерфейса и функций собранного гаджета.
Обновлено 02.10.2026
ИСТОЧНИКESP-HACK — интересное пентест-устройство. Обзор и туториал
Открыть оригинал ↗Описание
Автор видео рассказывает об устройстве ESP-HACK, перечисляет необходимые компоненты, дает советы по сборке, пайке и прошивке, а также демонстрирует работу интерфейса и функций собранного гаджета.
Перевод
00:00 Всем привет!
00:00 В этом видео расскажу, что умеет ESP-HACK, как его собрать, прошить и с какими нюансами я столкнулся.
00:07 Если вы не хотите напрягаться с распайкой проводов, вы можете купить плату в телеграм-канале автора, которую нужно будет припаять только модулю.
00:15 Там есть и полная сборка, но редко она бывает в наличии.
00:19 Итак, для сборки ESP-HACK нам понадобятся все эти компоненты. Вот список:
00:26 Насчет платы заряда.
00:27 Есть плата, которая является и зарядкой, и повышайкой. Как эта, или эта.
00:35 Но есть нюанс: они постоянно заряжают током в 1 ампер, что будет плохо для аккумуляторов емкостью меньше 2000 мАч.
00:43 А в плате заряда TP4056 можно заменить резистор, подобрав ток для маленького аккумулятора по этой таблице.
00:51 Зарядный ток должен быть вдвое меньше емкости аккумулятора.
00:54 Сборка у меня чрезвычайно сложная, зато она максимально компактная. Вам предложу вот такой вариант: удобно будет провода паять с одной стороны.
01:03 Слева от платы заряда должна быть повышайка — у меня они просто кончились, и сверху инфракрасный приемник с передатчиком без платы.
01:13 Поедем всё по схеме на вики, ссылочку оставлю.
01:21 Вот тут была ошибка ставить CC1101 на разъемы. Дело в том, что если сигнал от приемника или передатчика проходит через более двух разъемов, он теряется.
01:31 Долго я не мог понять, почему не работает этот модуль, хотя контакты прозванивались, и только когда я припаял его напрямую, он начал работать.
01:41 Вот еще лайфхак.
01:47 Чтобы антенна не шумела при малейшей тряске, нужно нагреть ее паяльником у основания пластика и вытащить этот колпачок.
01:54 Далее обмотать ее малярным скотчем или согнуть.
02:03 Дисплей я поставил таким образом на разъем, чтобы можно было его вытащить и использовать в других проектах.
02:15 А чтобы дисплей максимально близко прилегал к плате, нужно снять вот этот черный пластик.
02:32 В этой схеме используются инфракрасный приемник и передатчик на плате, которые ни за что не отвечают. От него можно избавиться, припаяв их напрямую.
02:42 Но у меня есть целый пакет инфракрасных светодиодов, и я сделаю усиленный инфракрасный передатчик.
02:48 Еще понадобится 4 резистора на 29 Ом, транзистор 2N2222. Попаяю по этой схеме.
02:58 Итоговую схему я чутка подправил, вот так она выглядит.

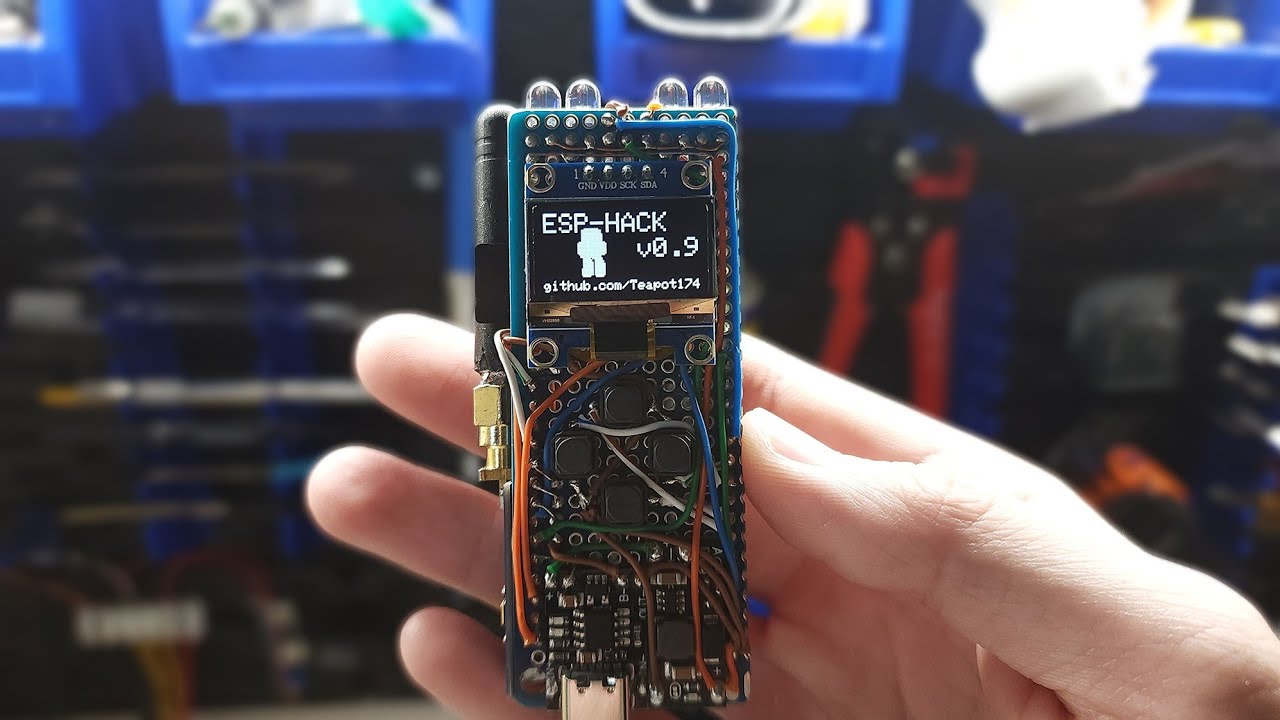

03:04 Вот такая красота получилась. И тут у меня осталось распаять провода.
03:10 Приступим к прошивке.
03:12 Переходим в вики проекта, далее Downloads и скачиваем прошивку с учетом драйвера дисплея. У меня SSD. Дисплей 1.3 дюйма SH.
03:22 Переходим в пункт Прошивка. Далее по ссылке на ESP Web Tools. Подключаем плату с зажатой кнопкой BOOT и после запускаем. Выбираем скачанный файл и всё. Прошивка началась.
03:36 Теперь о функциях.
03:36 Deauther должен выключать точку Wi-Fi, но автор пока что ее не доделал.
03:43 Beacon создает множество Wi-Fi сетей.
03:49 Portal создает точку доступа, при подключении которой вас перебросит на сайт регистрации. Введенные данные отобразятся на дисплее. Сайт можно поменять, скачав файл на SD-карту.
04:00 Wardriving показывает информацию о Wi-Fi сетях.
04:05 Packets визуально показывает количество пакетов выбранной сети.
04:11 iOS, Android, Windows Spam BLE спамят Bluetooth баннерами подключающихся устройств.
04:18 BadBLE имитирует команды клавиатуры, сохраненные на SD-карте.
04:24 Mouse имитирует движение курсора при подключении по Bluetooth.
04:29 Read запись сигнала. Для переключения частоты используйте кнопки верх-низ.
04:39 Send отправка сигнала.
04:46 Analyzer — анализ частоты сигнала пульта.
04:54 Jammer засоряет эфир выбранной частоты.
05:00 Brute — это перебор стандартных ключей.
05:05 RAW — запись эфира.
05:10 В IR тут всё аналогично. А для удаления файла нужно зажать кнопку назад.
05:22 GPIO модули, которые планирую добавить. NRF24 работает, но там только две функции: глушение и спектр.
05:30 И 4 игры, из которых самая прикольная — это Тетрис.
05:36 Вот и всё. Подписывайтесь на канал, в Телеграм. Там я читаю все сообщения, попытаюсь помочь, если что-то не получается.
05:45 И скоро заведу TikTok для мелких проектов, но буду дублировать видео и в Shorts. На этом всё. Пока!
